統一存儲解決方案

需求：

一體化存儲，同時支持媒資應用，虛擬化應用，數據庫應用以及對象存儲歸檔業務。具體要求如下：

? 提供200TB左右的空間用于媒資文件存儲（CIFS）

? 提供30TB左右的空間用于NFS虛擬化應用

? 通過FC-SAN方式，提供5TB空間用于數據庫應用

? 對象歸檔應用容量分別為5PB，10PB和15PB

系統規劃：

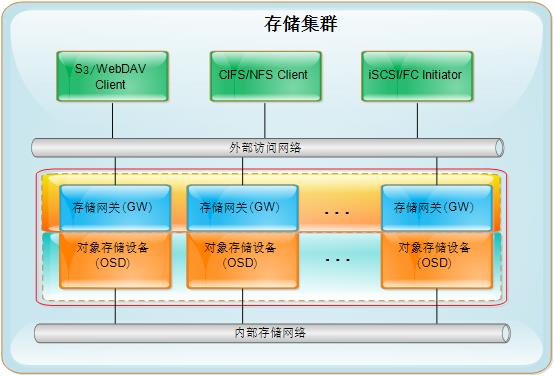

為避免煙囪式的存儲模式，將各類存儲應用納入到一個統一的存儲平臺下來進行管理。本案中采用可橫向擴展的全對稱架構的分布式存儲集群解決方案。集群結構圖如圖-1所示：

圖-1

系統中的每個物理節點均為等價節點，包含對象存儲設備（OSD）模塊和存儲網關（GW）模塊。其中OSD模塊負責存儲實際數據，GW模塊提供各種標準接口供客戶端訪問，包括有：Amazon S3接口，NAS訪問接口以及iSCSI/FC SAN接口。所有節點均為等價節點，整個存儲集群沒有單點故障。且所有的存儲網關也構建成一個集群，客戶端可以從任意一個存儲網關接入存儲，并可訪問存儲集群中各節點上的數據。

考慮到本案存儲空間需求巨大，設備節點均采用4U 72盤位的高密度存儲服務器進行構建。每臺存儲服務器中配備不同型號的磁盤，通過存儲虛擬化技術，依據不同應用的特性，將底層磁盤劃分為不同的存儲資源池，提供給不同的業務使用。同時所有的存儲資源均可通過任一節點進行上的Web控制臺進行管理。

存儲池規劃：

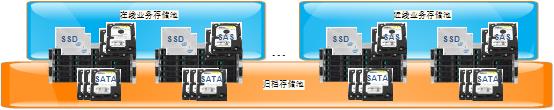

圖-2

本方案采用存儲虛擬化技術，將底層存儲資源按照應用需求，規劃為不同的存儲資源池，其規劃示意圖如圖-2所示。為響應不同業務需求，每臺物理節點均配置有不同性能的存儲介質，包括SSD固態盤，高轉速SAS盤以及大容量SATA盤等。通過軟件定義的方式，將大容量存儲介質配置為歸檔存儲池，將高性能存儲介質配置為在線或近線業務存儲池。本案中，針對不同業務的規劃方案如下：

? 針對歸檔業務，將每臺設備上的所有大容量SATA盤構建成一個S3對象存儲池，歸檔服務器通過S3接口，直接存儲歸檔文件

? 針對DB業務，規劃部分節點，構建DB存儲池，該存儲池由各節點中的SSD固態盤加高轉速SAS盤構建而成，提供DB應用需要的高IOPS和低延時特性

? 針對虛擬化業務，可規劃部分節點，構建NFS存儲池，該存儲池通過SSD固態盤加SATA盤構建出高IOPS的存儲池，確保虛擬化應用的性能

? 針對媒資業務，可規劃部分節點，構建CIFS存儲池，該存儲池可采用SAS盤或SSD固態盤加大容量SATA盤，提供業務所需的高帶寬，低延時需求

數據安全性規劃：

對于數據安全性，本案從兩個維度進行數據安全性規劃。

? 從單臺物理設備的數據安全維度，每個存儲池中的磁盤，通過RAID冗余方式，確保單塊磁盤故障不會影響影響節點的數據安全和數據訪問

? 從集群的數據安全維度，兼顧效率和成本因素，本案中采用副本和糾刪碼機制并存的方式對集群數據進行保護。

? 針對在線和近線業務，包括DB，虛擬化以及媒資業務，采用多副本機制進行保護，可提供足夠的訪問性能。本方案中副本數可動態調節，從2副本到10副本不等，用戶可針對不同業務為其配置不同的安全級別；副本數調解時，不會中斷任何正在運行的業務。本方案的默認副本數為3，即任意兩臺設備出現故障下線均可確保數據安全不丟失。

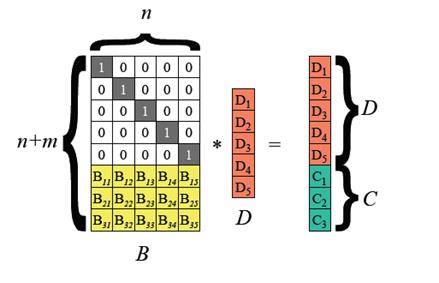

? 針對離線業務，主要是S3對象存儲歸檔業務，采用糾刪碼技術進行數據保護，糾刪碼技術是一種類似節點間RAID的技術，其技術原理如下：

圖-3

通過編碼矩陣將數據D進行編碼，假設D1,D2,…Dn是存儲于n個節點上的數據，編碼后生成n個數據和m個校驗和。任何小于等于m個數據丟失后，可通過剩余的數據乘以編碼矩陣的逆矩陣來計算獲得原始數據。因此對于有n個數據節點的存儲集群而言，原始數據僅需保存一份，并通過就刪碼的方式額外保存m個校驗碼，即可確保在損壞節點數不超過m個節點的前提下，確保數據的安全性。而整體的存儲空間容量就是m+n個節點。如果是副本機制要達到同樣的安全級別，節點數需要達到m*n個，因此針對大容量，冷數據存儲，糾刪碼是一個非常有效的節約成本的存儲方案。本案中將采用N+2的糾刪碼方案，確保任意損壞兩臺物理節點，數據依然可確保安全。

高可用性規劃：

作為分布式存儲集群來說，需要處理各種異常情況來確保存儲的持續可用。本方案中針對以下幾類異常情況，分別給出高可用方案。

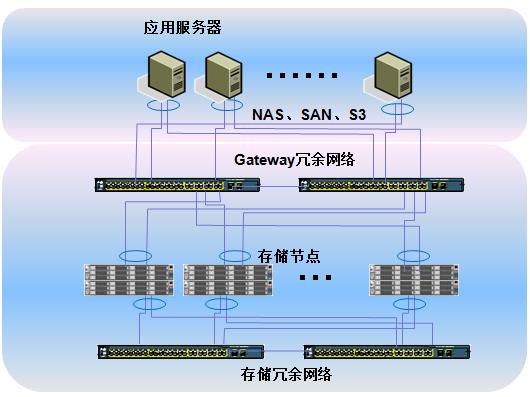

? 網絡故障：分布式存儲集群的各個節點通過網絡設備互相連接，在一個較大規模的分布式存儲網絡中，交換機往往會變成一個單點故障點。本方案采用網絡冗余策略，確保任意一臺交換機掉電或者宕機時，存儲集群依舊可以對外提供服務。部署拓撲圖如下：

圖-4

? 存儲節點故障：

存儲節點故障可分為存儲節點OS故障和存儲節點數據故障。

? 針對存儲節點OS故障而數據并未損壞的場景，客戶僅需重新安裝存儲存儲節點的OS，通過導入配置并執行恢復腳本，即可將節點重新加入到集群中，不會引發大量的數據遷移動作。

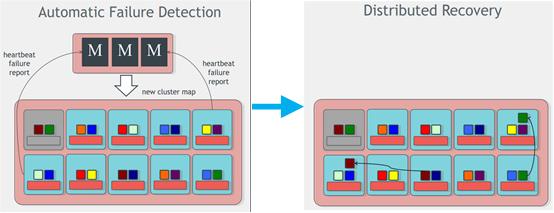

? 針對存儲節點數據故障，集群會自動偵測到故障點，對于多副本的存儲池，系統會自動進行自我修復，將故障節點中的數據自動復制到健康節點中，確保數據最終的副本數和預先配置的副本數一致，其過程如下圖所示：

圖-5

左圖中是集群自動偵測到某個節點數據出現故障，右圖中顯示該節點上的數據被自動重新分布到別的健康的節點中。

? 存儲網關故障：

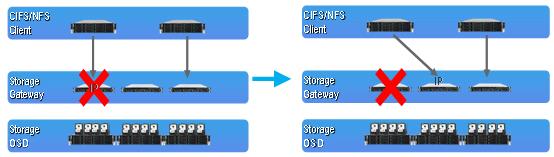

基于系統架構，每個節點上都可以開啟存儲網關功能。每個存儲網關都可以訪問底層所有的存儲數據，存儲網關之間也形成了一個集群。雖然應用服務器或客戶端在某一時刻是通過某個存儲網關來訪問存儲資源，但即使是該存儲網關出現問題時，存儲網關集群通過IP漂移技術，依舊可以由其他的存儲網關接管故障存儲網關的業務，而作為應用服務器和客戶端，無需修改和重新配置就可無縫遷移到健康的存儲網關上繼續訪問存儲集群。

圖-6

存儲資源池容量規劃：

根據需求可知，DB、NFS以及CIFS應用需求比較固定，而S3歸檔業務的空間容量會有所不同。因此針對S3歸檔業務的容量，分別規劃出集群節點數和各存儲資源池容量如下：

? 5PB歸檔容量場景

節點編號 存儲資源池類型 磁盤數量 RAID規格 副本規格 實際可用容量

1 - 6 DB存儲池 SSD + 6*900GB SAS RAID10 3副本 5.4TB

7 - 12 NFS存儲池 SSD + 6*6TB SATA RAID10 3副本 36TB

1 - 12 CIFS存儲池 SSD + 7*6TB SATA RAID5 3副本 72TB

13 - 20 CIFS存儲池 2 * (SSD + 7*6TB SATA) RAID5*2 3副本 144TB

1 - 20 S3歸檔存儲池 3 * 18*6TB RAID5*3 N+2糾刪碼 5508TB

合計：DB: 5.4TB

NFS：36TB

CIFS：288TB

S3歸檔：5508 TB

總結點數：20

? 10PB歸檔容量場景

節點編號 存儲資源池類型 磁盤數量 RAID規格 副本規格 實際可用容量

1 - 5 DB存儲池 SSD + 8*900GB SAS RAID10 3副本 6TB

6 - 11 NFS存儲池 SSD + 9*3TB SATA RAID5 3副本 48TB

12 - 32 CIFS存儲池 SSD + 9*6TB SATA RAID5 3副本 336TB

1 - 32 S3歸檔存儲池 4 * 15*6TB RAID5*4 糾刪碼 10080TB

總節點數：32

? 15PB歸檔容量場景

節點編號 存儲資源池類型 磁盤數量 RAID規格 副本規格 實際可用容量

1 - 7 DB存儲池 SSD + 7*600GB SAS RAID5 3副本 8.4TB

8 - 17 NFS存儲池 SSD + 7*2TB SATA RAID5 3副本 36TB

18 - 47 CIFS存儲池 SSD + 7*4TB SATA RAID5 3副本 225TB

1 - 47 S3歸檔存儲池 5 * 13*6TB RAID5*5 糾刪碼 16200TB

總節點數：47
